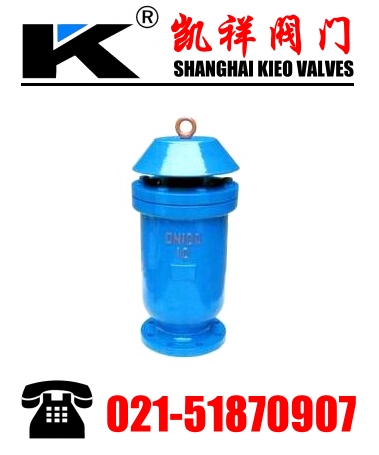

產品型號：KP-10

產品名稱：快速排氣閥

產品特點：本產品設計合理，結構簡單，體積小，排氣量大，我廠在原基礎上進行大量改進，使KP型更完美，產品合格率可達100%。本產品用于管道最高點或閉氣的地方來排除管內氣體su通管道，使管道運轉正常，出水量達到設計要求，如不裝此產品，管內氣體形成氣阻使管道出水量達不到設計要求。管道在運轉時出現停電，停泵管道隨時會出現負壓力會引起管道振動或破裂，該排（吸）氣閥就快速吸入大量空氣，防止管道振動或破裂，確保管路安全。

二、作用原理:

當水進入管內時，浮球停在球桶下部進行大量排氣，當氣排完時，水進入閥內通過球桶把球浮起關閉，停止排氣，管道在正常運轉時自然會產生少量氣體，這些氣體會集中到管內上部到相當程度，閥內水與球隨時下降，氣從不局限性排隊出。

1、介質：清水
2、使用溫度常溫
3、閥體：灰鑄鐵HT200
4、浮球與塞頭：不銹鋼
5、密封材料，丁腈橡膠。
6、閥體強度試壓，1.5Mpa
7、密封試驗壓力0.05-1.1Mpa

四、排氣量表 （按每秒流速成.1.5-3.0米計算）:

規格	25	50	80	80	100	150
200立方米/小時	4-8	11-22	22-40	42-60	61-122	83-166

五、快速排氣閥主要尺寸:

公稱通徑 （DN）	D	D1	D2	D3	H	Z-фd
25	115	85	65	140	285	4-14
50	160	125	102	200	340	4-14
80	195	160	135	230	490	4-18
100	215	180	158	250	545	4-18
150	280	240	212	300	615	8-23
200	335	295	268	380	730	8-23
